EzyBridge1「非合成鈑桁箱桁の概略自動設計」

EzyBridge2「連続合成桁の概略自動設計」

EzyBridge3「鋼床版桁の概略自動設計」



特長



ユーザーを選ばないカンタン操作

実施設計並みの精度が得られる変形法による格子計算

簡単入力で曲線、直線、バチ、斜角の組合せが自由自在

更に桁形状データ修正により任意形状桁も設定可能

複数の断面を任意位置に設定可能

多径間、多主桁に対応(14径間、20主桁まで)

新積算基準、省力化設計対応

SI単位・重力単位切替機能付き

コンサルタントだからできる万全親切サポート

疲労試験について(Word文書)

ダウンロード

EzyBridge1 Ver.1.869(差分)

EzyBridge1 ヘルプ

EzyBridge2 Ver.1.384(差分)

EzyBridge2 ヘルプ

EzyBridge3 Ver.1.466(差分)

EzyBridge3 ヘルプ

鋼材エキストラ編集用テキストファイル(圧縮ファイル)

格子計算ファイル差分 Ver.1.002

EzyBridge1 評価版

EzyBridge2 評価版

EzyBridge3 評価版

■Windows Vista対応セットアップファイルご利用方法(必ずお読みください)

ローカル用ハードウェアキーを御使用のユーザー様はこちらをダウンロードしてください。

EzyBridge1 セットアップファイル(Windows NT/2000/Xp/Vista)

EzyBridge2 セットアップファイル(Windows NT/2000/Xp/Vista)

EzyBridge3 セットアップファイル(Windows NT/2000/Xp/Vista)

旧 EzyBridge1 セットアップファイル(Windows 95/98/Me/NT/2000/Xp)

EzyBridge2 セットアップファイル(Windows 95/98/Me/NT/2000/Xp)

EzyBridge3 セットアップファイル(Windows 95/98/Me/2000/Xp)



ハードウェアキードライバーご利用方法

ハードウェアキードライバー(Windows 2000、Windows Xp、Windows Vista)

旧バージョンハードウェアキードライバー(Windows Xpまで対応)

ハードウェアキーのトラブル対処方法

EzyBridge1 更新履歴

EzyBridge2 更新履歴

EzyBridge3 更新履歴

格子計算ファイル 更新履歴

準拠基準

「道路橋示方書・同解説」T共通編、U鋼橋編(社団法人 日本道路協会)
「土木構造物設計ガイドライン」(建設省)
「鋼道路橋数量集計マニュアル」(財団法人 建設物価調査会)

製品仕様



対象構造物

EzyBridge1 鋼道路橋非合成鈑桁・箱桁

EzyBridge2 鋼道路橋合成鈑桁・箱桁

EzyBridge3 鋼道路橋鋼床版鈑桁・箱桁

断面力、
影響線計算方法

変形法(橋梁用格子解析エンジン使用)
1−0法での計算も可能

主 桁 数

20主桁まで

桁 間 数

14径間まで

支 間 長

1支間100mまで

パネル数

1支間に付き20パネルまで

橋、桁タイプ

パターン入力により代表的な直線桁、曲線桁、バチ桁、スキュー付き桁に対応
座標入力により任意形桁に対応(整形格子に限る)
支間ごとに桁タイプ、格子形状を設定可能

横断面形状

歩道付き、歩道なし、中央分離帯考慮可能
支間ごとに始端と終端の断面形状をパラメータ入力
各部断面形状を曲線補間または直線補間で自動作成
任意箇所の断面形状を1支間につき10個所まで

断面最適化

「土木構造物ガイドライン」に沿った省力化設計
断面変化位置、厚み、材質を自動算出
手動による修正計算が可能

荷    重

A活荷重、B活荷重、T荷重
10個所までのユーザー設定線荷重

数量計算、積算

新積算基準に対応

SI単位-重力単位切替え機能

 計算後もボタン一つで切り替え可能



動作環境



OS

Windows95/98/NT4.0/Me/2000/Xp/Vista

コンピュータ

上記OS対応PC(DOS/VNEC PC-9800シリーズ等)

メモリ

32MB以上

CPU

Pentium1GHz以上

ディスプレイ解像度

800×600以上

CD-ROMドライブ

上記OS対応CD-ROMドライブ

プリンタ

上記OS対応プリンタ

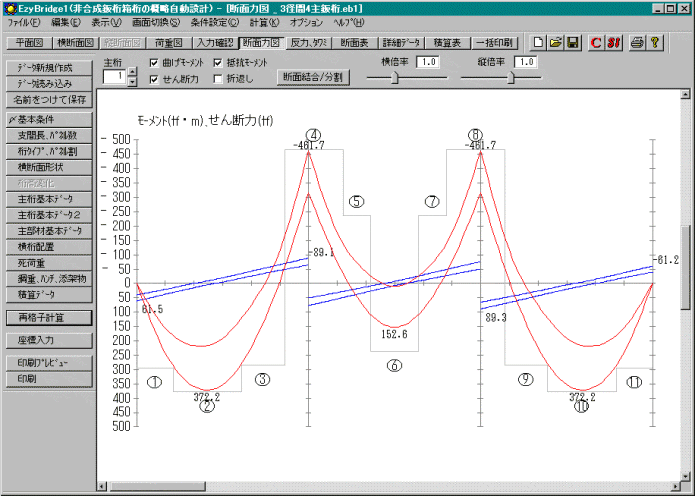

出力例

開発

開発:株式会社サン技研コンサルタンツ/(有)ドルフィーソフトウエア

お問い合わせ

(有)ドルフィーソフトウエア
Tel. 072-331-8014
  E-mail info@dolphy.co.jp

販売

お求めは、()フォーラムエイト営業窓口またはメールオーダーをご利用ください。
